Абе темата беше за схеми,та да питам някой има ли схема на Bogner Ecstacy?Трябва ми само на преампа.

[kokowoz]

За мен просто перфектен метод - лесен и достъпен за всеки. Лично аз принтирам платките на гланцирани листи без значение от кво са предимно използвам листи от списания или бро6ури. слагам между ютията и платката лист хартия (стандартна за къв да е принтер)и "гладя" максимум 2-3 мин в този случай и пъте4ките стават перфектни, но вси4ко може би е въпрос на практика. Важното е резултата на края.

След няколко опита всеки ще достигне до оптималния за него вариант.

Успех на вси4ки.

[Overdrive]

Абе темата беше за схеми,та да питам някой има ли схема на Bogner Ecstacy?Трябва ми само на преампа.

ето ТУК я има, използвам случая и да дам линк към този доста огромен сайт

[metalhammer]

Абе темата беше за схеми,та да питам някой има ли схема на Bogner Ecstacy?Трябва ми само на преампа.

Сорка за офа обаче един съвет - истинския звук не идва само от преампа ,

а от цялата система адаптери кабел преамп краен амп изходен траф кабинет!



Ако си мислиш че само с преампа ще докараш богнер в жестока лъжа си се набутал.

[bratmito]

Ако си мислиш че само с преампа ще докараш  богнер в жестока лъжа си се набутал.

Дълеч съм от тая мисъл.....доста далеч.

Просто ми трябва high gain предусилвател.

Пък и ще ползвам трафове от старо радио,със 1ХЕл84 крайно стъпало,така че като цяло неочаквма да се получи нещо кой знае колко яко.Просто ми трябва нещо за удома.



Благодаря за схемата.Тази я бях намерил и аз,но е само за оувърдрайв канала,но ще се задоволя и само с него.

Редактирано Септември 21, 2006 от bratmito

[Overdrive]

ся щи кажа ко да праиж: сложи едно ключе да байпасва първите 2 триода и да ходи сигнала от R2 направо на решетката на V3, ключето да е 2 секционно и с 2рата секция да сменя катодния резистор на V3 от 10к на 1к5 примерно, когато си на клиин и да си го връща на 10к, когато си на драйв (така хем клиина няма да е прекалено чист и драйва няма да е омазан) - така става съвсем стандартен фендерски или маршалски клиин канал, може да смениш делитела r18/r19 с пот 1М и така ще имаш гейн за клиин канала и 2ри гейн за мръсния канал(ако почне да омазва е полезно), а на С8 ако му сложиш ключе - става BRIGHT/NORMAL ключе (което е полезно ако искаш по-джаз звучене някой път) Идей много!! Извинявам се за отклоняването от темата

Редактирано Септември 21, 2006 от Overdrive

[Black Skull]

Ако правилно съм рабрал цялата идея:

1 си свалям схема на избрания ефект

2 купувам си всичко нужо

3 изработвам си платката - КАК?

4 налепвам вички елементи на нея

5 наблъсквам всичко в няква кутийка

6 енджой

Така ли е или не?

От къде в София да си накупя елементите, а платката?

[vlex]

Платка или си ецваш печатна или си взимаш т.нар. 'експериментална' и свързваш пътечките с жички... Елементи има много места от които можеш да си набавиш.



Конрад на Хан Аспарух и Хр. Ботев

Комет-а е пак в тоя район (сори нз улицата), а точно срещу училището има още един магазин

Има един и в дървеница в един супермаркет точно до моста за метрото който сега са затворили.



Има и други но ще те излъжа за точния адрес...





А колкото до схемата:

Намираш си проект, отпечатваш си платка, набавяш си елементите, запояваш всичко както е описано после евентуално слагаш в някаква кутия и се радваш...





Успех

[Black Skull]

отпечатваш си платка

как

всмисъл, как се издъбават каналчетата?

аааа и елементите горе-долу на кви цени са

Редактирано Септември 26, 2006 от Black Skull

[Evtim Djerekarov]

Чети малко нагоре в темата, бе човек, там си е описано много ясно как.

[Paldi]

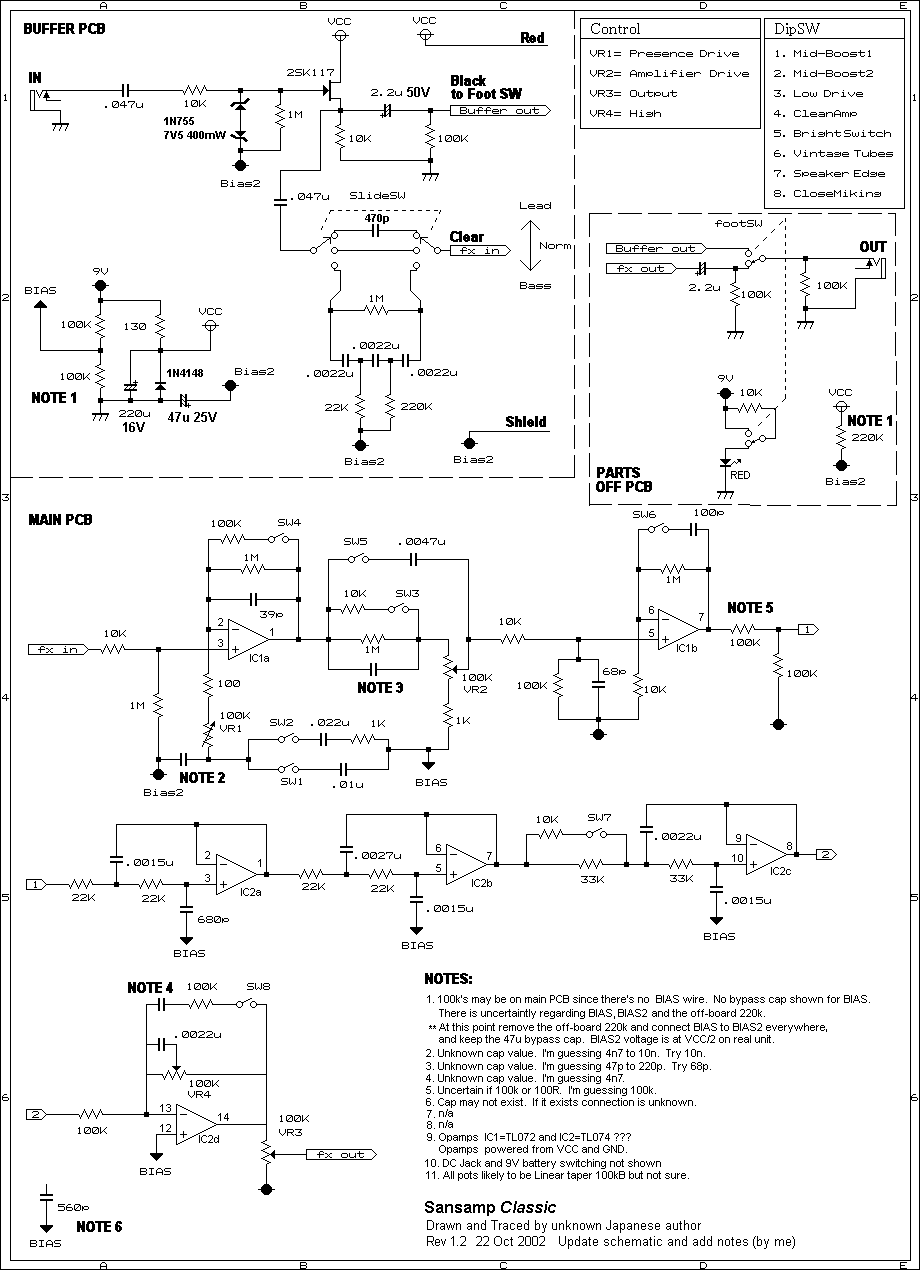

Tech 21 SansAmp Classic - а това има ли го някъде ??? сори за латиницата ма ми се ебна тва



Повече не превеждам!

Редактирано Октомври 6, 2006 от IvanDTr

[fluti]

^ Никифена го прави, ама май схемата не е много лесна.

Препоръчвам ти да си го купиш готов от него или ако нямаш толкова пари, може и копието на Берингер - GDI21, но съм сигурен, че варианта на Никифена е по-добър (по-безшумен най-малкото).

Редактирано Октомври 6, 2006 от fluti

[Nikifena]

fluti, eitysix пита за класик версията а не за гт2

Сансамп серията имат различни модели.

Цък!

[fluti]

ок, моя грешка

[Overdrive]

и кое му е сложното на схемата??
