Diy Jimi Hendrix Fuzz Face

[Evtim Djerekarov]

Колеги,ИМА логика да се стабилизира напрежението на батерията.Това осигурява еднакво изкривяване на сигнала.Американците НИКОГА няма да сложат елекролитен кондензатор на 6V,ако напрежението е 9V.Съжалявам,че нямам данни за ценера ,а едва ли е мислено за външно захранване-ще вкара голям брум.Нека ако може да вземе отношение PARNI VALJAK.



А Руснаците?

Кое точно усигурява еднакво(и в какъв смисъл еднакво) изкривяване на сигнала.



Аз не мисля, че при тази консумация(под 1мА консумация във всеки момент) би имало озезаемо падане на напрежението на батерията в отрицателната полувълна на колектора на Q2, така или иначе.

Ако ценера наистина е 9.1V, най-вероятно е имано предвид външно захранване.

Иначе да стабилизираш напрежение от батерия за някакъв фъз, консумиращ под 1мА ми се струва безмислено.

Резисторът 470R(който ограничава зарядните токове и максималния ток) и дори кондензатора също нямат много голям смисъл, ако ефекта ще се ползва само с батерия. Може би диод срещу обръщане на батерията би бил по-смислен избор.

Инче съм убеден за този случай, че ако го пуснем със RC веригата и без нея(направо колекторните резистори в батерията), няма да чуете никаква разлика.

Редактирано Юли 21, 2009 от Evtim Djerekarov

[Evtim Djerekarov]

http://www.geofex.com/Article_Folders/fuzzface/fftech1.gif

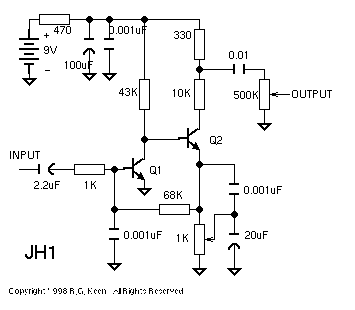

http://www.geofex.com/Article_Folders/fuzzface/fftech5.gif

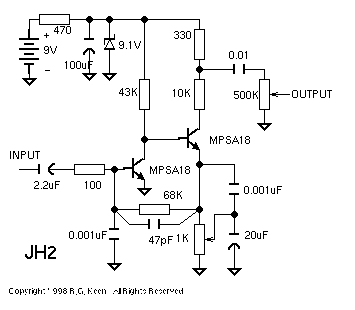

http://www.geofex.com/Article_Folders/fuzzface/fftech6.gif

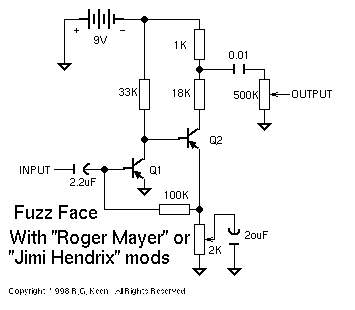

http://www.geofex.com/Article_Folders/fuzzface/fftech2.gif

http://www.geofex.com/Article_Folders/fuzzface/fftech3.gif

http://www.geofex.com/Article_Folders/fuzzface/fftech4.gif



И като помисля, ценера е сложен да пази от обръщане на батерията, защото провежда в права посока.

При обръщане на батерията през него ще протекат около 18мА.



Статия: http://www.geofex.com/Article_Folders/fuzzface/fftech.htm

Редактирано Юли 21, 2009 от Evtim Djerekarov

[bratmito]

Според мен просто схемата е сгрешена както много други такива в интернет и вероятно е трябвало да бъде 16 вместо 6 или нещо такова.

Каквато и да е причината това нас не ни касае ,просто нека човека сложи кондензатор за 16-25 волта.Също ме притеснява,че над буксата за захранване на снимката пише AC/DC и май не е зради групата...Освен ако не е добавен изправител( и стабилизатор) не включвай ефекта към променлив ток.

[Evtim Djerekarov]

Хубаво е вс пак да си поиграете да погледнете схемите, които постнах по-горе.

Няма нищо мистериозно в това захранване, освен 6-волтовият кондензатор, който очевидно е грешка.



Авторът бих посъветвал да си преработи схемата за PNP германиеви транзистори(която също съм постнал горе в няколко варианта).

Ако не знае защо, да прочете статията от горния ми пост и ще му стане ясно.

Редактирано Юли 21, 2009 от Evtim Djerekarov

[MARK B]

Като се поразрових видях,че на ориг.педал има DC Jack за външно захранване,от което следва:

Ценера е вероятно 9,1 V и служи за стабилизация на външно DC захранване.

Кондензатора е вероятно на 16V.Успех на майсторите!

[Evtim Djerekarov]

Ценера е вероятно 9,1 V и служи за стабилизация на външно DC захранване.

И за шунтиране на схемата при обръщане на захранващото напрежение.



Всичко е ясно. Рокозавъра, обаче, най-добре да изпълни оригиналният FuzzFace с германиеви PNP транзистори.

JH-2 е копие, което звучи различно(и по-зле) според доста от ползвателите на въпросните ефекти.

[Nikifena]

с ценер или без ценер се тая. мое мнение е да се разкара тоя ценер, че те като цяло са си шуми елементи.

Тия ефекти с по 1-3 транзистора си бачкат сумати време с 1 батерия. Не знам дали има малоумник, който може да набута конектора за 9 волтова батерия на обратно, но ако има, то защитата с диод е за него

Аз лично бих предпочел варианта с шотки последователно на плюса. Щото при обръщане на + и - и подаване на голям ток тоя диод ще замирише и ще стане мазало по платката.

[Evtim Djerekarov]

Няма да замирише, резистора 470R(ако е през него вързан адаптера)ще ограничи тока.

Но както и да е...

[Nikifena]

Да, ако има резистор няма да замирише, но пак според мен не е оптимално решение

[Parni_Valjak]

Космическите елементи вече са при rockozaurus !!!

Момчето ще се бори да сглоби уникалния проект, но няма да си дава зор, че има и други ангажименти.

Сега ще разбере дали е лесно да си специалист по електроника . Като го гледам има надежда, но още е много млад и ще трябва доста да се потруди.

Да му пожелаем успех!

[Shred]

омфг хора като ви слушам се чуствам като кравар в космическа совалка 0.о как ги учите,разбирате и помните тея неща?Би ми било яко да човъркам и да си правя разни нещица,ама едва ли ще излезе нещо

ПС Евтим го признавам..тоя човек е компетентен по всякакви въпроси..

Редактирано Август 8, 2009 от Shred

[Evtim Djerekarov]

ПС Евтим го признавам..тоя човек е компетентен по всякакви въпроси..



E, чак пък всякакви... да кажем, по някои въпроси...

Той Parni_Valjak е цар в електрониката, от който съм научил доста неща, но дава съвети и информация само на който му е симпатичен и знае как да попита.

[Linchpin]

Освен, че е компетентен винаги е страшно отзивчив и е способен да изсипе тонове информация за да помогне.Аз лично ги н'еам тез нерви!Аплодисменти.

Темата малко отиде към , ама карай.

[Parni_Valjak]

Мале, мале ... пак станах "един съвременен герой..."



Реших да отделя зърното от плявата и да дам едно рамо на rockozaurus, а и на други дето ги интересува този модел ефект. Има много модификации и разни фирми са го произвеждали ( Sola Sound, VOX, Fender, ...). Разлики има малко и те са главно в стойностите на елементите. Това означава, че може да се ползва една платка за да се експериментират различните "модове". Ето 3 картинки, които са достатъчни за направата на устройството. Да се поправя - необходими! Защото освен тях трябва и нещо друго... с него вече ще е достатъчно .

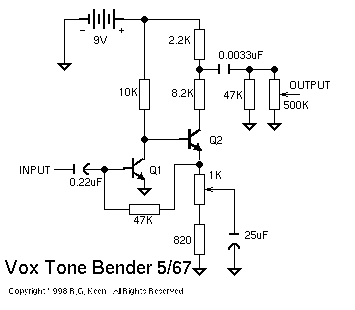

VOX tone bender

[rockozaurus]

Здравейте



Транзисторите са сменени със SFT352 - Ge



Този резултат е задоволителен според мен,но ще си експериментирам с още 1 -2 вида транзистори.

sample
