Светодиод на ефект, бъг в индикацията, възможна повреда

[ciriljhonson]

Ще започна с това, че вероятно, така от дистанция е малко хвърляне на боб, но нека поне да опитам и почешем езици и клавиатури.

Става въпрос за модулационен ефект, тип вибрато(педалче). Самият ефект си работи перфектно, но ето какво наскоро ми направи впечатление:

Педалчето е навързано във верига с други такива и се захранват от едно общо захранване тип power supply, до тук добре. Обаче, светодиода, който трябва да индикира speed ,т.е. да мига според зададеният интензитет, след включване на захранването, бавно започва да мъждука, без да мига и без да е включен, докато засвети с пълната си сила. Това се случва, само когато ефекта е изключен, когато се включи започва да си мига, това в крайна сметка е и идеята. Както казах ефекта работи, но пък неудобството и притеснението е налице.  Другите педали по веригата, нямат този проблем.

Понеже не съм блестящ в уменията и познанията си по електротехника, бих се радвал да споделите предположения.

Ел. мрежа, кондензатор, интеграл, съпротивление, захранване(пробвах с друго, същата история), кабелчета/жакове(groun loop), самият ефект или нещо друго?

Предварително черпя с отзовалите се !

Благодаря!

Редактирано Юли 6, 2014 от ciriljhonson

[Rumen.Kolarov]

От това, което сте описал като проблем, вероятно става въпрос за някакъв потенциал към корпуса на ефекта (и маса съответно).

[Parni_Valjak]

Причината може да е рзлична в зависимост от приложеното схемно решение.

За да не е наистина хвърляне на боб, нека да постъпим разумно и да видим за кой Д'ефект става дума.

Ако има вече намерена схема, да видим и нея.

След това може да се коментира.

[ciriljhonson]

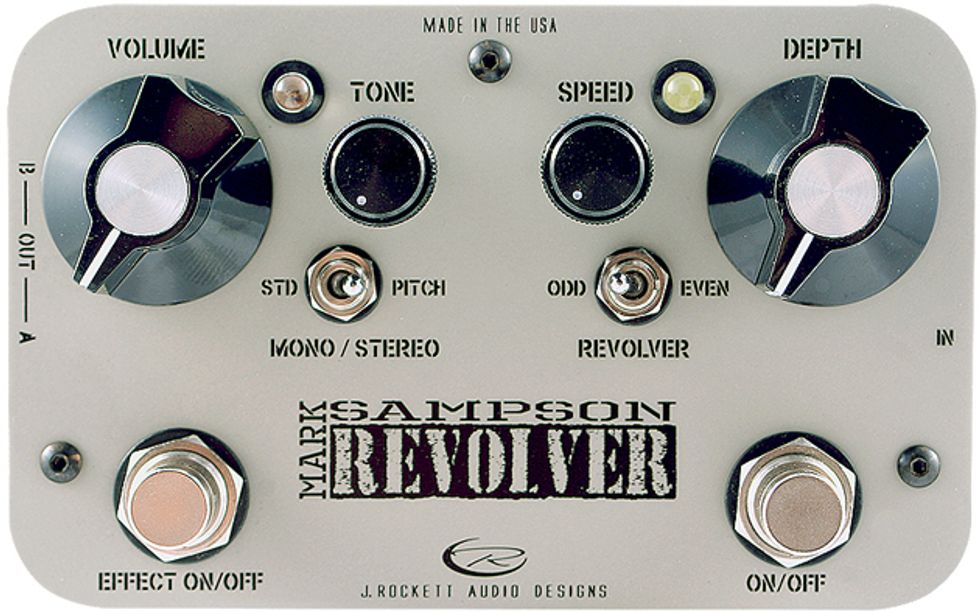

Прав си, но за съжаление няма налична схема. Ефекта е на Mark Sampson и J. Rockett Audio Designs - "Revolver"

Сега като гледам различни демострационни клипчета, установявам, че въпросният "бъг" го има при едни, а при други липсва.

Може би е захранването?

[Parni_Valjak]

Не е захранването.

Различните бройки могат да имат модификации, затова да се държат различно.

Доколкото разбрах, този проблем го има само при първоначално пускане.

Диодът се управлява от генератора, който клати и ефекта.

Ефекта иска сигналът да е триъгълен или синусоиден. Обикновенно става с два ОУ, единият интегратор, другият Шмигер ( ).

След интегратора е триъгълника, след Шмигера е правоъгълника. На триъгълника обикновенно се добавя още един интегратор, резистор и кондензатор, за синусуидата, която да управлява вибратото.

Тук идва момента на управление на светодиода. Може да се храни от тригълника или от правоъгълника. Как е решено, не се знае.

В момента на включване започват преходни процеси, които ако не са отчетени правилно при конструкцията, може да продължават дълго, и да се получава споменатия ефект. Разбира се може в течение на времето да са се променили стойностите на различни компоненти, и в резултат продължителността на преходните процеси да се е увеличила.

Трябва да се види и установяването на първоначалното състояние на ОУ на генератора.  Трябва да се види генератора управлява ли се (старт/стоп) или винаги върви, а се контролира само действието на вибрато частта.

Както казах много различни варианти на схемни решения има, и дотук само хвърляхме Фасуля...

Добавям, че такъв проблем се решава задължително с осцилоскоп, за да се види какво е реалното положение и да се премерят времена, амплитуди, модулации и т.н. След това, от резултатите ще се прецени има ли проблем, кое е причината за него и накрая - как да се оправи.



PS. Малко разузнаване доведе до леко обяснение -

NOTE: The red LED will glow more brightly as the depth knob is turned up to display the intensity of the vibe.

 The red LED also pulses at the rate of the speed control setting



Нешата са по-сложнички, защото хората са се постарали да прибавят повечко ефектност...



Туй чудо, нали?

Редактирано Юли 6, 2014 от Parni_Valjak

[ciriljhonson]

Да, точно това е

Пак казвам, проблем в работата и в звука на устройството, няма.  Действително диода свети по-силно или по-слабо, и мига, според зададените му параметри, но само когато ефекта е включен.

Чуденката е, защо диода свети, когато логиката трябва да е: "При изключено положение не трябва да има индикация"

Явно без апаратура няма да минем !

Редактирано Юли 6, 2014 от ciriljhonson

[Parni_Valjak]

Позна!
