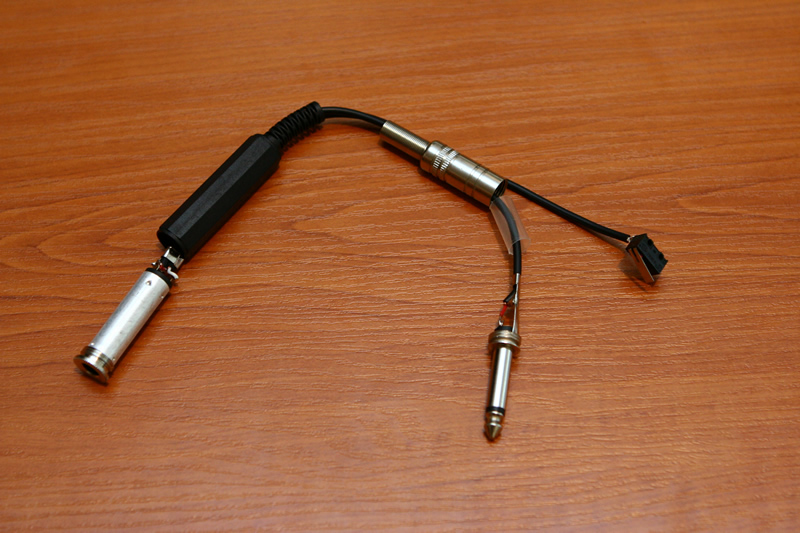

niki123bg Публикувано Февруари 19, 2008 Share Публикувано Февруари 19, 2008 Чинелите, които идват в комплект с Yamaha DTXPLORER са обикновенни еднозонални падове с формата на чинел или по-скоро на парче от пица. За съжаление, тези чинели не поддържат "заглушаване" с ръка (cymbal choke) - тоест след удар с палката да се хване чинела с ръка и той да спре да звучи. Хубавото е, че модулът на DTXPLORER поддържа двузонални чинели за crash и raid входовете и като част от тази поддръжка и cymbal choke функцията. Имплементацията на Ямаха е доста простичка - чинелът има вътре в себе си лентово ключе. Като се стисне с ръка чинела, въпросното ключе дава контакт и модулът симулира cymbal choke. С идеята да пробвам въпросната функция и да реша дали ми трябва и дали си заслужава да си купувам двузонални чинели които не са особено евтини, реших да направя следната проста схема: Рисувах схемата с идеята тя да е ясна, а не да отговаря на техническите изисквания за изчертаване на такива схеми. Идеята е следната - стерео жакът идващ от модула се свързва към чинела и към едно незадържащо ключе, като масата и върха на стерео жака отиват съответно към масата и върха на моно жака който влиза в пада на чинела, а масата и средният пръстен на стереожака се свързват към ключето. Ето и как изглежда в реалност моето изпълнение на тази схема: Закрепваме превключвателя на ръба на чинела - в случая съм използвал изолирбанд, тъй като ми е свършило двойнолепящото тиксо, но като си взема такова тиско ще закрепя превключвателя по-подобаващо. Така изглежда свързан чинела: Модификацита изисква основно следните материали: Затворена стерео букса - около 1.10 лв Моно жак - около 80 стотинки Незадържащо ключе - 90 стотинки Тоест цялата операция би ви струвала около 2 лв и 80 стотинки. Ето и едно видео как работи: http://www.niliev.net/drums/diy_cymbal_choke.wmv Би било добре да се залепи нещо върху ключето за да е по-лесно за намиране/напипване, но както се вижда от видеото и така става. Освен това закрепването с изолирбанд е временно решение - по-добре е да се ползва двойнолепящо тиксо под ключето. Разбира се най-добре би било да се ползва лентов превключвател, но за съжаление не съм виждал такова животно по нашите географски ширини. ДИСКЛЕЙМЪР: Не нося отговорност за никакви вреди и/или пропуснати ползи настъпили поради спазването на инструкциите в това указание за изработка на пад за електронни барабани. Решението да следвате указанията и да експериментирате с предложената идея е изцяло ваше. Цитирай Адрес на коментара Сподели в други сайтове More sharing options...
Dilian Nedev Отговорено Февруари 19, 2008 Share Отговорено Февруари 19, 2008 Ти тези барабани май има много да ги модваш - супер работа ! Цитирай Адрес на коментара Сподели в други сайтове More sharing options...
Katsko Отговорено Февруари 20, 2008 Share Отговорено Февруари 20, 2008 евала баце ако имах време и малко умения бих си направил и аз, макар че съм принципен противник на модването, обаче пак казвам: евала Цитирай Адрес на коментара Сподели в други сайтове More sharing options...
